去中心化组件方案Coco

0. 概述

核心理念：

  1. 调用基于接口，而非路由，放弃中心路由管理模块：保持正常开发逻辑，降低迁移成本。降低因路由带来的性能损耗与稳定性损耗
  2. 通信基于组件间P/S，而非事件总线，放弃中心总线管理模块：保持整个调用路径清晰可控，影响范围缩小到通信组件双方。降低多组件间通信信道卡死的可能。

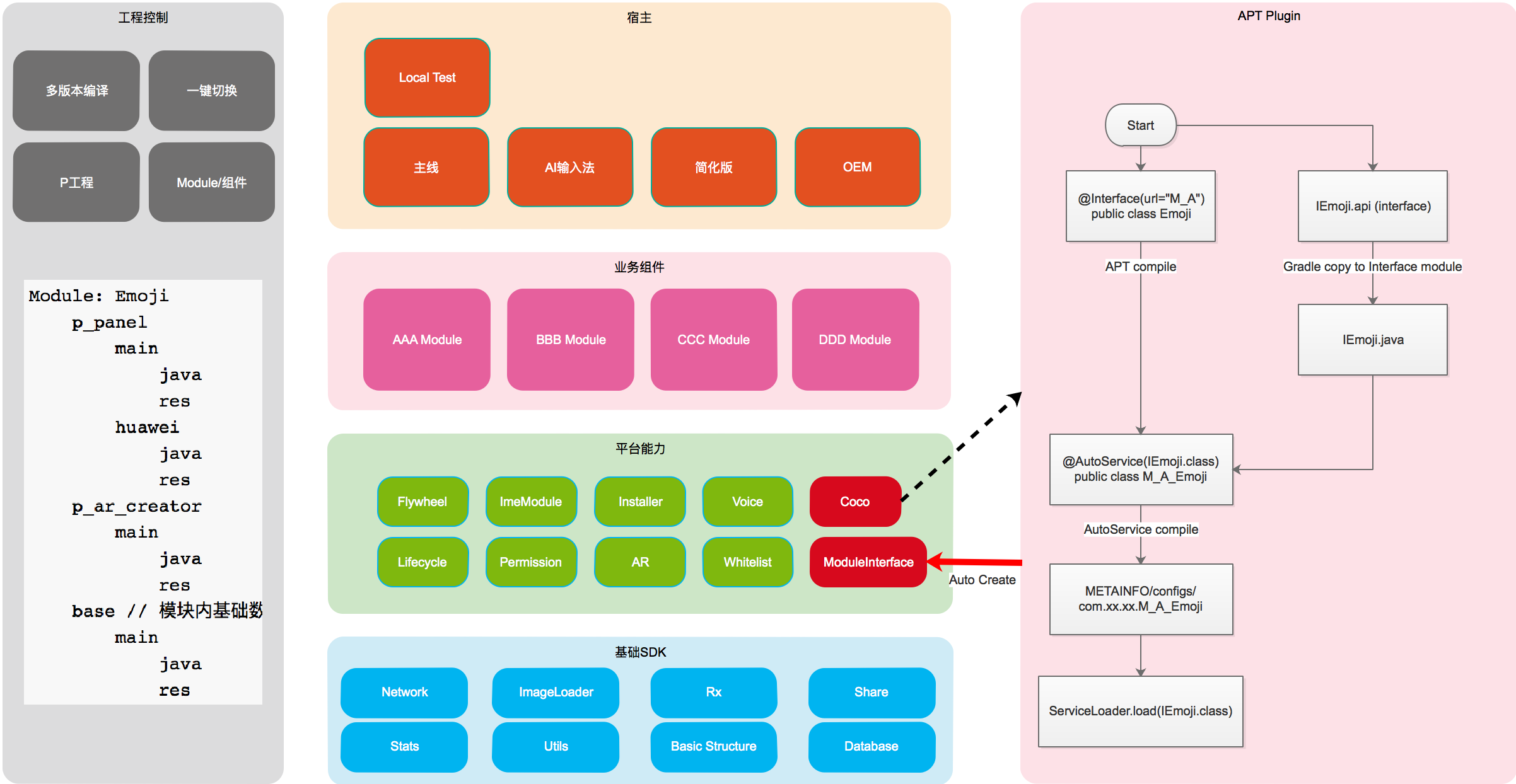

1. 总体架构

整体框架分为3个方向：

  1. 项目工程：输入法项目本身，4层架构，包括基础SDK，平台能力，业务组件，宿主

  2. Gradle编译控制：提供多版本编译控制能力，规范组件代码组织

  3. Gradle组件化插件：提供编译期实现组件化能力

2. 组件化框架

2.1. 组件方案：

  • ServiceLoader + Annotation实现组件调起、管理
  • bpi接口机制实现组件间接口、数据模块共享
  • 基于Interface实现组件间调用，如Bitmap
  • 基于P/S架构实现组件间事件发布、通信
  • 基于P工程拆分组件内功能点
  • 基于flavor拆分版本定制化

实现 & 注册

@CocoInterface(Emoji.class)
public class EmojiModule extends CocoBaseModule implements Emoji {
}

public interface Emoji {
    View getEmojiView();
    Bitmap getAnimojiIcon();
}

使用

Emoji emoji = Coco.findModule(Emoji.class);

// 订阅
Coco.subscribe(Emoji.class, EmojiEvent.NAME, subscriber);

// 发布
CocoBaseModule.publish(CocoEvent event);

2.2. 技术细节

2.2.1 APT Plugin编译流程 - 组件注册

采用.api后缀文件作为需要暴露给外部模块使用的服务接口。编译时Gradle插件会扫描所有src/目录下所有该类型文件，自动将其下沉到Interface Module中。

同时提供@Interfaceannotation，所有该标注类需要实现上述接口，编译时Gradle插件会自动生成一个对应的@AutoService标注的类。

示例如下：

Voice.api:

public interface Voice {
	public View getVoicePanel();
}

VoiceImpl.java:

@CocoInterface(url="voice")
public class VoiceImpl implement Voice {
	public View getVoicePanel() {
		return new VoicePanel();
	}
}

2.2.2. ServiceLoader优化与改进 - 组件调起

Service缺陷：

  1. serviceloader没有缓存功能。因为对于服务来说，大部分我们都需要使用单例模式，而不会频繁的生成新的实例。
  2. serviceloader使用无参的构造方法进行构建实例。
  3. serviceloader是一种非显式的调用服务实现类方式，如果不在proguard中保护这些实现类，那么肯定会被shrink掉。
  4. serviceloader配置文件需要手动注册的缺点

优化：

  1. 提供缓存实现。
  2. 要求所有服务必须继承CocoInterface基类，该类中定义了init(Context context)方法，对于serviceloader加载的类，都会首先调用该方法。
  3. Proguard只需写* extends CocoInterface即可。
  4. 通过AutoService实现自动注册

2.2.3. 组件管理与生命周期

框架提供组件的创建与销毁能力：

  • findInterface(String url)，
  • removeInterface(String url)，
  • destroyInterface(String url)

同时提供如下生命周期：

/**
 * 组件被实例化时调用
 */
void onCreate();

/**
 * 组件remove后再次获取时调用
 */
void onReload();

/**
 * 组件remove时调用，释放module持有的相关缓存
 */
void onRelease();

/**
 * 组件销毁时调用，module被销毁，释放所有资源，保存必要信息
 */
void onDestroy();

/**
 * loadType采用Dependency方式时，在这里配置其它依赖模块，用于模块预加载实现
 */
void dependency();

组件框架同时提供一些Module调起的简单配置：

@CocoInterface(url="X", loadType = Lazy/Immediate/Dependency)

3. CocoAuto脚手架与自动构建发布

3.1. 自动化构建

Coco输入法组件开发基于CocoAuto自动化构建发布项目，CocoAuto包含两个命令：

3.1.1. -c create

-c负责项目创建，其用法如下：

python CocoAuto.py -c [UserNameForIcode] [ProjectName] [ModuleName]

该命令会从Icode上clone脚手架工程CocoScaffold，并基于该工程，创建相应的开发工程。所有Coco、输入法、基础库等相关的依赖都会自动配置好，这部分开发者无需关心。

创建完成后的工程目录结构如下：

ProjectName // 工程名
	devapp // 开发&测试APP
	bpisdk // sdk library module
	moduleName // 需要开发的组件
  • devapp是输入法项目代码，初期可以考虑用完整的输入法项目替代
  • bpisdk是放置所有bpi文件的项目，该module会自动化生成与更新，开发者无需关心也不要修改。
  • moduleName是真正需要开发的业务组件。

3.1.2. -d deploy

-d用于将测试完成的组件项目发布到maven仓库，其用法如下：

python CocoAuto.py -d snapshot/release

3.2. 输入法脚手架工程

脚手架工程是一个预配置好的工程CocoScaffold，如前文所介绍这个工程提供了业务组件的开发模板。脚手架工程的目的是让开发者不用关注框架，只需要关注业务本身即可。

目前包括如下功能：

  1. 自动生成业务组件module
  2. 自动生成开发工程module用于日常开发调试
  3. 配置好的build.gradle文件：可以直接使用ImeBase，ImeCommon中的功能模块
  4. 配置好的Coco组件框架：提供Coco的Sample代码，快速接入

未来将增加：

  1. 组件module接入Sample：在输入法场景下，如何开发出一个业务组件
  2. 可选的MVP/MVVM模板：提供MVP或MVVM模板
  3. 基础库接入Sample：包括数据库，网络，图片加载

4. 工程编译控制

工程结构

Module: Emoji
	p_panel
		main
			java
			res
		huawei
			java
			res
	p_ar_creator
		main
			java
			res
	base // 模块内基础数据类，工具类
		main
			java
			res

P工程：

pins工程能在module之内再次构建完整的多子工程结构，通过project.properties来指定编译依赖关系。通过依赖关系在编译时找到所有的资源和源码路径。而对边界的约束需要配合code-check工具在编译期进行检查，杜绝依赖关系之外的代码引用。

粒度极小，一个pin工程也许只有一个源文件，只要它能表达一个独立职责。对于任何一个模块，从内部约束自己的功能结构，是对整体代码边界约束的极大补充。以前面插的结构为例，一个gallery业务可能提供了几种不同的产品功能，以及支撑能力。那么将其相互独立的代码进行区分，避免混杂，就会显得十分必要。清晰的结构，意味着后期维护成本的降低和开发效率的提高，留下了灵活性。

pins工程某种程度上能减少一些粒度太小的module工程，也一定程度的缓解太多module工程时的gradle编译性能问题。

sourceSets {
    main {
        def dirs = ['p_widget', 'p_theme',
                    'p_shop', 'p_shopcart',
                    'p_submit_order','p_multperson','p_again_order',
                    'p_location', 'p_log','p_ugc','p_im','p_share']
        dirs.each { dir ->
            java.srcDir("src/$dir/java")
            res.srcDir("src/$dir/res")
        }
    }
}

5. 基础SDK与平台能力

5.1. 基础SDK

  1. Utils：整理/剥离
  2. Stats：完善
  3. Share：整理/剥离
  4. Rx：引入Rx工具
  5. ImageLoader：模块升级
  6. Network：暂无工作
  7. 基础容器：低优
  8. Storage

5.2. 平台能力

  1. Flywheel：完善
  2. Permission：整理/剥离
  3. 语音：整理/剥离
  4. WhiteList：整理/剥离/完善
  5. AR：整理/剥离
  6. Installer：设计/实现
  7. SkinRender
  8. GlobalSetting

5.3. 输入法框架能力

5.3.1. Lifecycle

Lifecycle模块提供整合的生命周期机制，包括

  1. 组件自身生命周期：

     void onCreate();
 void onReload();
 void onRelease();
 void onDestroy();
 void dependency();

  2. 输入法系统生命周期 & 输入法扩展生命周期：

     void onCreate
 void onInitializeInterface
 void onStartInput
 void onStartInputView
 ...

  3. 组件View级别的生命周期：

     void onCreate();
 void onVisible();
 void onInVisible();
 void onRemove();

5.3.2. ImeModule框架

ImeModule框架提供对InputMethodService的代理，将组件对APP模块的依赖进行解耦。这部分具体可见目前输入法中的代码。

同时ImeModule还负责组件间事件通信机制。该机制基于RxBus传递一对多消息通信。

6. 业务组件框架

6.1. Lifecycle-MVP & Lifecycle-MVVM

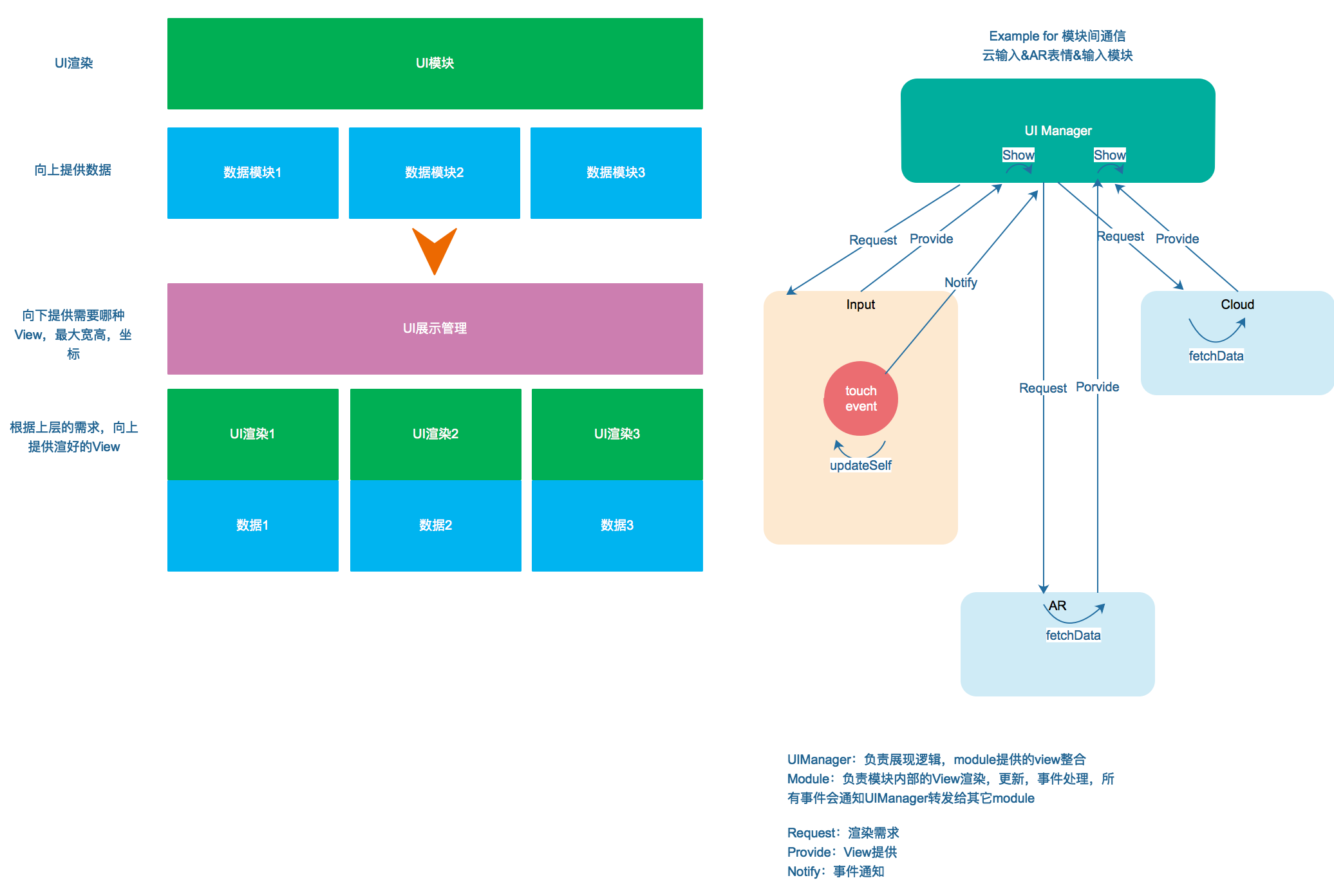

7. 业务拆分方案

  1. 从ImeService开始剥离，按功能模块，优先抽离AI输入法需要的模块。

  2. 拆分方案如下：

Search
